製品標準取付方法



セキュアガードの標準取付方法

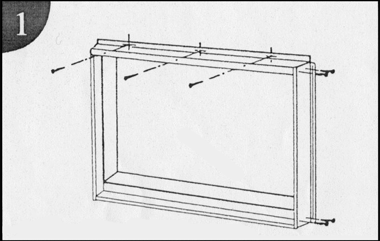

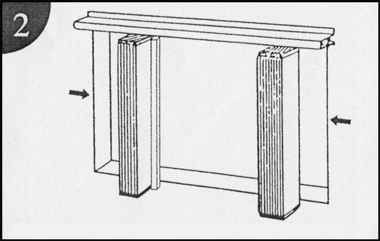

取付方法1取付方法2

  • 上枠、下枠、立枠を仮留めで組み立てる
  • 仮留めした枠を取付面に合わせて取付位置を決める
    両引きの場合(枠の中心をサッシの中心に合わせる)
    片引きの場合(折りタタミの反対側の立枠をサッシの枠の直ぐ横に合わせる)(取付面に取付ビス穴の印をつける)
  • 上枠を取付面に水平ビス(5×50mm)で取付ける
  • 立枠、下枠をはずす

  • 左右の各シャッター本体を上枠に取り込み吊り上げる

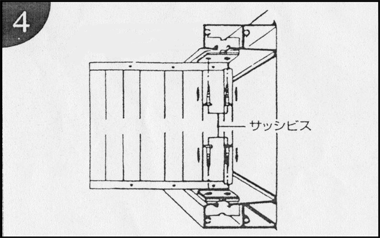

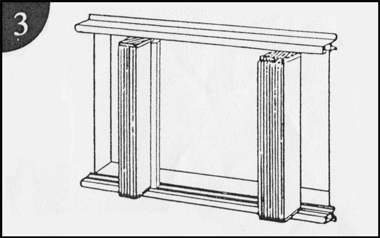

取付方法3取付方法4

  • 下枠をシャッター本体に組み込む
  • 下枠を取付面に水平にビス(5×50mm)で取付ける
    (この時釣り下がっているシャッター本体と下枠の隙間が平均になる様に下枠の隙間が平均になる様に下枠中心を取付けて固定してください。不均等ですと開閉がスムーズにならず下枠を傷つけます)

  • 左右の各シャッター本体を上枠に取り込み吊り上げる

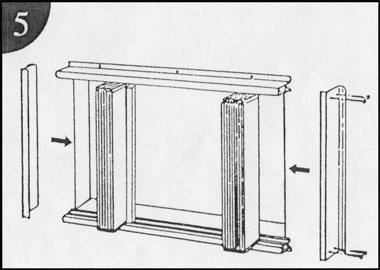

取付方法5
 ※コーキングについて
  1. 取付ビスはコーキング材を付けてから取り付ける
  2. 上枠、立枠の端にコーキング材を塗る

 ※油差し
  1. 枠に入れる前にローラー部には右図の通り油を差す
  2. 枠に入れた後に上枠の溝に油を流し込む(全体に)
差し油イメージ
ローラーとジャバラに十分油を差して下さい

  • 左右立枠をサッシビスで上下枠に固定する
  • 取付面にビス(5×30mm)で取付ける
